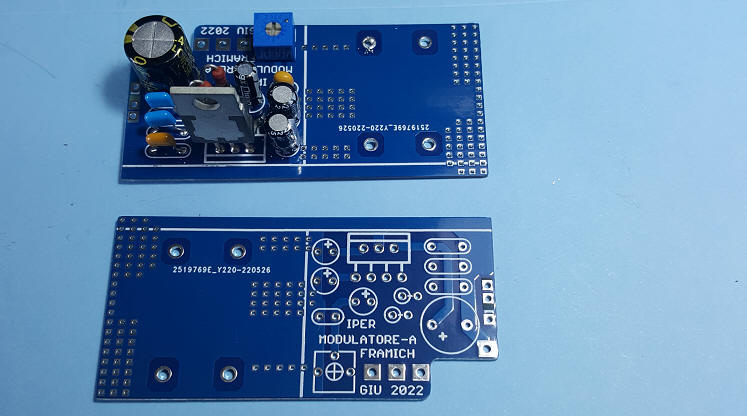

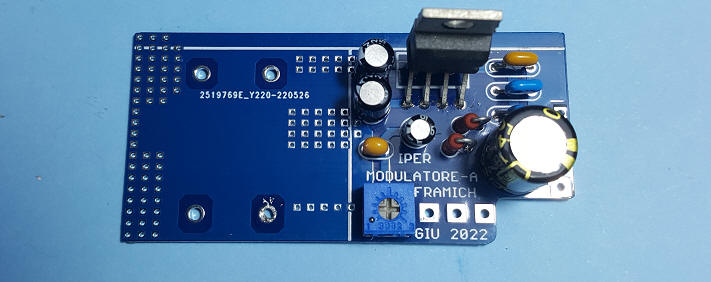

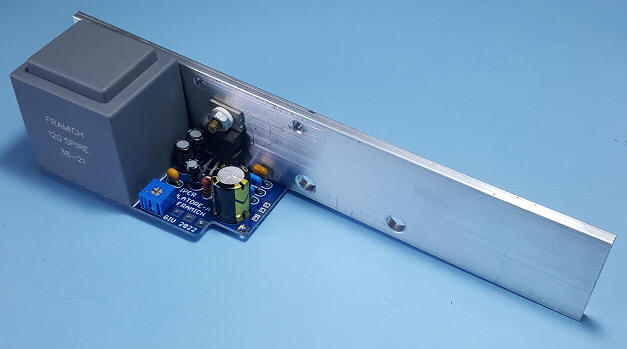

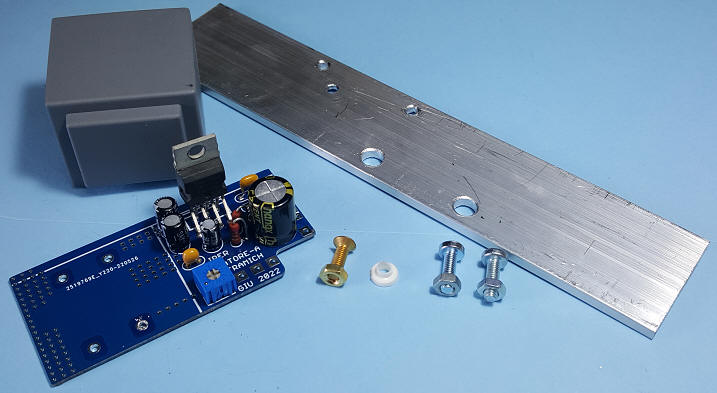

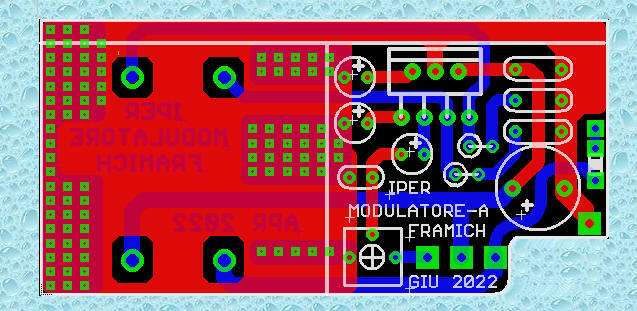

Nuova versione completamente ridisegnato, completo di dissipatore tagliato su misura per essere allocato all'interno del Midland Alan 48 / 68  OLD. Per una buona resa di questo circuito è opportuno corredarlo di un preamplificatore microfonico oppure di una scheda eco.( Vedi altri circuiti in queste pagine ) Come si può notare dalle foto il circuito PCB è un unico pezzo con il trasformatore di modulazione e il dissipatore in alluminio.  Fornisco istruzioni per il montaggio.

N.B. Questo modulatore come anche il tipo B utilizza l'integrato TDA7240A  con brand STMicroelectronicis, un amplificatore BF che configurato a ponte e in questo caso, serve  per sostituire il modulatore di un apparato CB. Anche se nelle foto si vede un solo integrato di BF, in effetti è come se ce ne fossero due che lavorano con uno sfasamento di 180°. Per questo motivo, a differenza dei doppi modulatori tradizionali che usano due finali TA7222AP, ( ai quali non voglio togliere nessun merito ) la cui somma di potenza e di 11,6 watt max, (5,8 watt per ramo) questo integrato BF eroga un totale di 20 Watt. Questi valori, per quei ricetrasmettitori in cui è stata aumentata la potenza dello stadio finale non sono pochi. Infatti facendo una buona taratura dello stadio finale di AF si possono ottenere anche picchi di modulazione di 30 / 35 watt.
